30米升降式高桿燈基礎制作說明：
1、基礎制作采用鋼筋混泥土結構，按照《建筑地基基礎設計規范》GBJ7-89等標準設計；
2、基礎適用于地基強度值＞70KPa和最大風力不超過11級的地區；
3、基礎墊層為150mm厚C15素混泥土，鋼筋保護層厚度為40mm，混泥土強度等級為C20；
4、兩根接地線φ16與地腳螺栓焊接牢固，接地電阻應小于10Ω；
5、基礎埋置深度為3.2米，基礎頂面應高出填土表面100mm；
6，本圖紙未詳盡事宜參照國家相關規定標準執行

30米升降式高桿燈基礎地腳螺栓及定位調節板說明：
1、地腳螺栓采用Ø36優質鋼材（A3）加工而成，總長度3000mm，頂端放160mm-M36螺牙，并配上24只M36的螺母，下端以R100彎折200mm，整個基礎共12根M36螺栓。
2、用厚δ8mm鋼板割圓。外徑Ø1100mm，內徑Ø630mm，鉆打12只Ø45的螺孔，其12個孔眼均布，對孔中心距Ø900mm。模板可以調節燈桿垂直度。


30米升降式高桿燈基礎中避雷接地裝置與電纜穿線管:
1、避雷接地極采用兩根Ø16的圓鋼，上端分別焊在地腳對邊兩根螺栓的底端200mm處，下端一定要穿出混凝土墊層800mm，此工作切不可疏忽。接地電阻應小于10Ω。
2、電纜穿線管Ø50以上，可用PVC管，也可用鍍鋅鋼管以R180彎折而成。

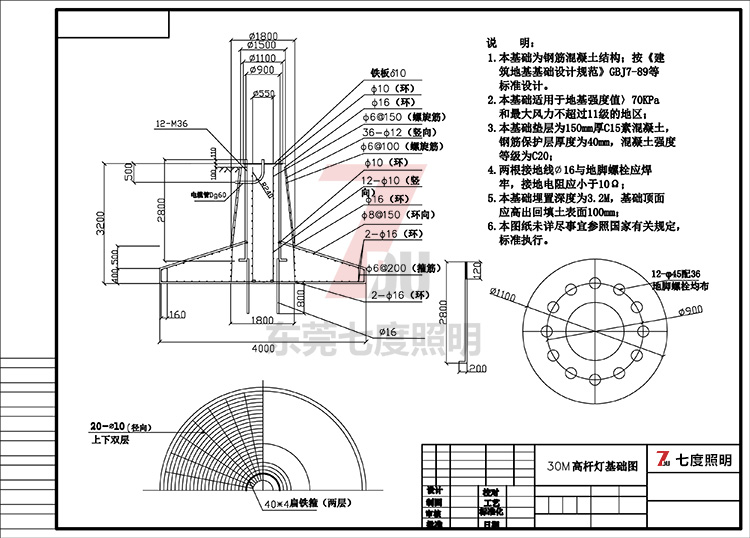

附：30米高桿燈基礎制作圖紙：
